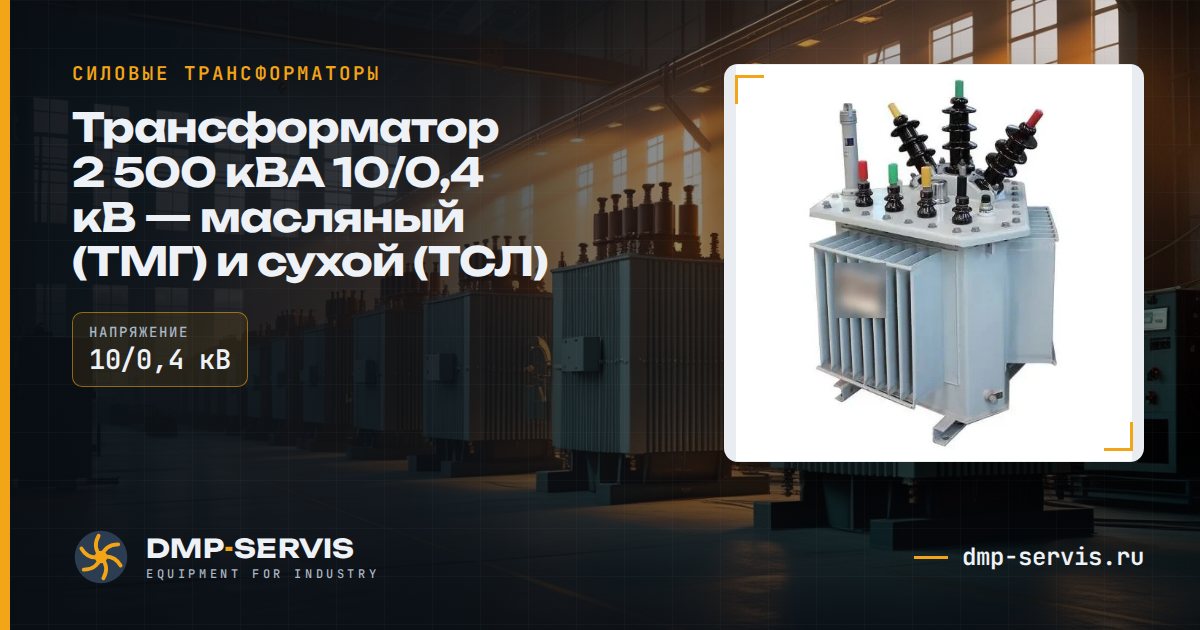

Трансформатор 2 500 кВА 10/0,4 кВ — масляный (ТМГ) и сухой (ТСЛ)
Силовые трансформаторы 2 500 кВА с завода-партнёра: масляные герметичные, с витым и аморфным магнитопроводом, сухие с литой изоляцией. Высокое напряжение 6; 6,3; 10; 10,5 или 11 кВ, низкое 0,4 кВ, схема Dyn11 или Yyn0. Масляные герметичные — тот же тип, что ТМГ, сухие с литой изоляцией — тот же тип, что ТСЛ; габариты и присоединение согласуем под ваш проект.
- Номинальный ток НН 0,4 кВ
- 3 608 А
- Номинальный ток ВН 10 кВ
- 144,3 А
- Номинальный ток ВН 6 кВ
- 240,6 А
- Активная мощность при cos φ = 0,8
- 2 000 кВт
- Активная мощность при cos φ = 0,9
- 2 250 кВт
- Активная мощность при cos φ = 0,95
- 2 375 кВт
- Срок изготовления
- 25–45 дней
Ток рассчитан по формуле I = S / (√3 · U), активная мощность P = S · cos φ. Фактическая нагрузка зависит от характера потребителей.
Варианты исполнения 2 500 кВА
| Серия | Тип | Класс эн.эфф. | Потери ХХ, Вт | Потери КЗ, Вт | Uk, % | Потери ХХ за год, кВт·ч |
|---|---|---|---|---|---|---|
| S13 | масляный | 3 | 1 600 | 21 200 | 5,0 | 14 016 |
| S20 | масляный | 2 | 1 440 | 16 960 | 5,0 | 12 614 |
| S22 | масляный | 1 | 1 280 | 15 270 | 5,0 | 11 213 |
| MRL (S22) | масляный, витой магнитопровод | 1 | 1 280 | 15 270 | 5,0 | 11 213 |
| SH15 | масляный, аморфный магнитопровод | 3 | 865 | 21 200 | 5,0 | 7 577 |
| SH25 | масляный, аморфный магнитопровод | 1 | 670 | 15 450 | 5,0 | 5 869 |
| SCB10 | сухой | — | 3 600 | 17 100 | 6,0 | 31 536 |
| SCB13 | сухой | — | 2 590 | 15 400 | 6,0 | 22 688 |
| SCB14 | сухой | 2 | 2 450 | 15 445 | 6,0 | 21 462 |
| SCB18 | сухой | 1 | 2 080 | 15 445 | 6,0 | 18 221 |
Данные из каталога завода-партнёра. Класс энергоэффективности — по GB 20052-2024. Годовые потери ХХ = потери ХХ × 8760 ч. Где потери КЗ даны двумя числами, первое — для схемы Dyn11, второе — для Yyn0.
Как мы работаем
- Опросный лист или ТЗПришлите опросный лист, ТЗ или чертёж. В течение рабочего дня ответим ориентировочной ценой и сроком — точную цену даём после проработки.
- Проработка под ваши требованияЗавод готовит чертежи по вашему ТЗ: напряжения, схема, потери, габариты, вводы. Согласуем до запуска в производство.
- Договор и предоплатаРаботаем по договору поставки с российским юрлицом. Срок изготовления фиксируем в договоре.
- Изготовление 25–45 днейСтандартный срок изготовления на заводе — 25–45 календарных дней от запуска в производство.
- Приёмка на заводеЗаводские приёмо-сдаточные испытания. Фото и видео вашего трансформатора и протоколы присылаем до отгрузки.
- Доставка и документыДоставка до объекта, таможенное оформление, паспорт и протоколы испытаний на русском языке.
Завод-партнёр
- Система менеджмента качества завода по ISO 9001, ISO 14001 и ISO 45001
- 20 типов трансформаторов прошли государственные типовые испытания в Китае
- Изготовление по чертежу и требованиям заказчика, в том числе нестандартные напряжения и исполнения
- Классы энергоэффективности 1–3 по GB 20052-2024: можно выбрать трансформатор с минимальными потерями
