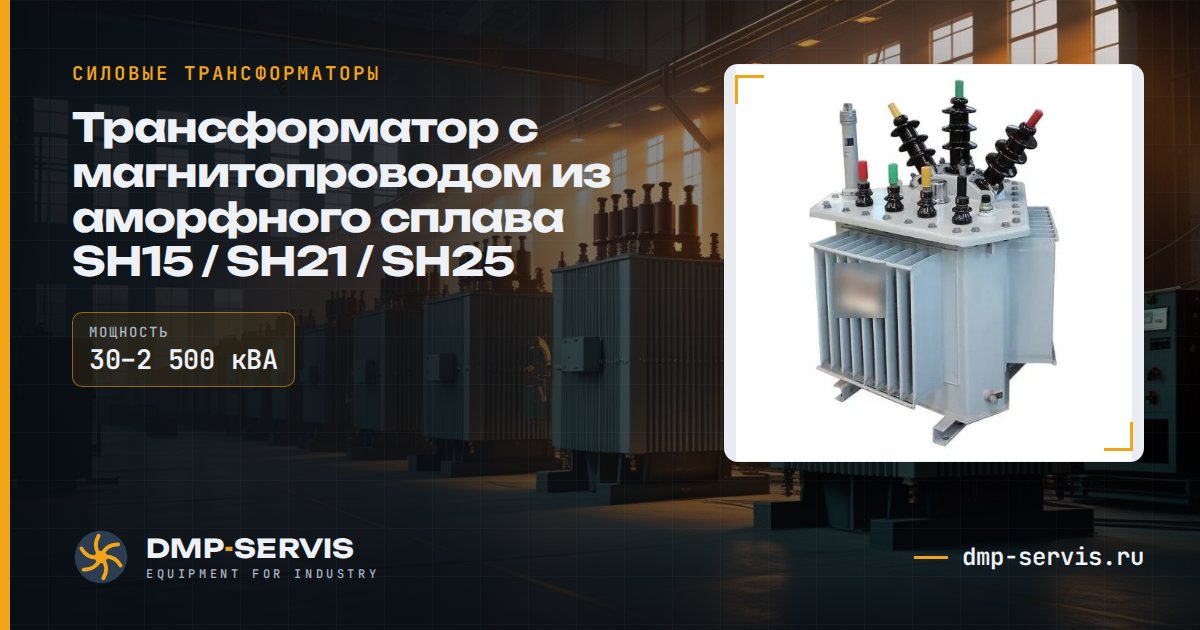

Трансформатор с магнитопроводом из аморфного сплава SH15 / SH21 / SH25
Магнитопровод собран из аморфного сплава вместо электротехнической стали. Потери холостого хода у таких трансформаторов примерно вдвое ниже, чем у S13 той же мощности: у 1000 кВА — 450 Вт против 830 Вт. Это выгодно там, где трансформатор большую часть времени работает с малой нагрузкой: посёлки, сельские сети, резервные питания.
Основные данныепо каталогу завода
- Серия
- SH15/SH21/SH25
- Напряжение
- 6; 6,3; 10; 10,5; 11 / 0,4 кВ
- Группа соединения
- Dyn11 / Yyn0
- Напряжение КЗ
- 4,0–5,0 %
- Класс энергоэффективности
- SH15 — 3, SH21 — 2, SH25 — 1 (GB 20052-2024)
- Мощность
- 30–2 500 кВА
- Исполнений
- 19
- Испытания
- приёмо-сдаточные на заводе
Выберите мощность, кВА
Цена по запросуЗависит от материала обмоток и требований к потерям. Считаем с доставкой до объекта.Запросить цену
Исполнение
- Магнитопровод из аморфного сплава
- Герметичный гофробак
- Исполнения SH15, SH21 и SH25 по классу энергоэффективности
- Высокое напряжение 6; 6,3; 10; 10,5 или 11 кВ
Технические характеристики
| Мощность, кВА | Потери ХХ SH15, Вт | Потери ХХ SH21, Вт | Потери ХХ SH25, Вт | Потери КЗ SH15, Вт | Потери КЗ SH21, Вт | Потери КЗ SH25, Вт | Uk, % | |
|---|---|---|---|---|---|---|---|---|
| 30 | 33 | 33 | 25 | 630 / 600 | 535 / 510 | 510 / 480 | 4,0 | запросить |
| 50 | 43 | 43 | 35 | 910 / 870 | 780 / 745 | 735 / 700 | 4,0 | запросить |
| 63 | 50 | 50 | 40 | 1 090 / 1 040 | 930 / 890 | 880 / 840 | 4,0 | запросить |
| 80 | 60 | 60 | 50 | 1 310 / 1 250 | 1 120 / 1 070 | 1 060 / 1 010 | 4,0 | запросить |
| 100 | 75 | 75 | 60 | 1 580 / 1 500 | 1 350 / 1 285 | 1 270 / 1 215 | 4,0 | запросить |
| 125 | 85 | 85 | 70 | 1 890 / 1 800 | 1 615 / 1 540 | 1 530 / 1 450 | 4,0 | запросить |
| 160 | 100 | 100 | 80 | 2 310 / 2 200 | 1 975 / 1 880 | 1 870 / 1 780 | 4,0 | запросить |
| 200 | 120 | 120 | 95 | 2 730 / 2 600 | 2 330 / 2 225 | 2 210 / 2 100 | 4,0 | запросить |
| 250 | 140 | 140 | 110 | 3 200 / 3 050 | 2 735 / 2 610 | 2 590 / 2 470 | 4,0 | запросить |
| 315 | 170 | 170 | 135 | 3 830 / 3 650 | 3 275 / 3 120 | 3 100 / 2 950 | 4,0 | запросить |
| 400 | 200 | 200 | 160 | 4 520 / 4 300 | 3 865 / 3 675 | 3 660 / 3 480 | 4,0 | запросить |
| 500 | 240 | 240 | 190 | 5 410 / 5 150 | 4 625 / 4 400 | 4 380 / 4 170 | 4,0 | запросить |
| 630 | 320 | 320 | 250 | 6 200 | 5 300 | 5 020 | 4,5 | запросить |
| 800 | 380 | 380 | 300 | 7 500 | 6 415 | 6 075 | 4,5 | запросить |
| 1 000 | 450 | 450 | 360 | 10 300 | 8 800 | 8 340 | 4,5 | запросить |
| 1 250 | 530 | 530 | 425 | 12 000 | 10 260 | 9 720 | 4,5 | запросить |
| 1 600 | 630 | 630 | 500 | 14 500 | 12 400 | 11 745 | 4,5 | запросить |
| 2 000 | 720 | 710 | 550 | 18 300 | 14 800 | 14 000 | 5,0 | запросить |
| 2 500 | 865 | 860 | 670 | 21 200 | 16 300 | 15 450 | 5,0 | запросить |
Данные из каталога завода-партнёра. Где потери КЗ даны двумя числами, первое — для схемы Dyn11, второе — для Yyn0.
Сравнение масляных трансформаторов 10 кВ на примере 1000 кВА
Потери холостого хода идут круглосуточно, пока трансформатор под напряжением, независимо от нагрузки. Поэтому разница в них за год складывается в тысячи киловатт-часов.
| Серия | Потери ХХ, Вт | Потери КЗ, Вт | Потери ХХ за год, кВт·ч |
|---|---|---|---|
| S13 | 830 | 10 300 | 7 271 |
| S20 | 745 | 8 240 | 6 526 |
| S22 | 665 | 7 415 | 5 825 |
| SH15 (аморфный) | 450 | 10 300 | 3 942 |
| SH21 (аморфный) | 450 | 8 800 | 3 942 |
| SH25 (аморфный) | 360 | 8 340 | 3 154 |
Данные из каталога завода-партнёра. Годовые потери ХХ = потери ХХ × 8760 ч.
