S13/S20/S22-MRL

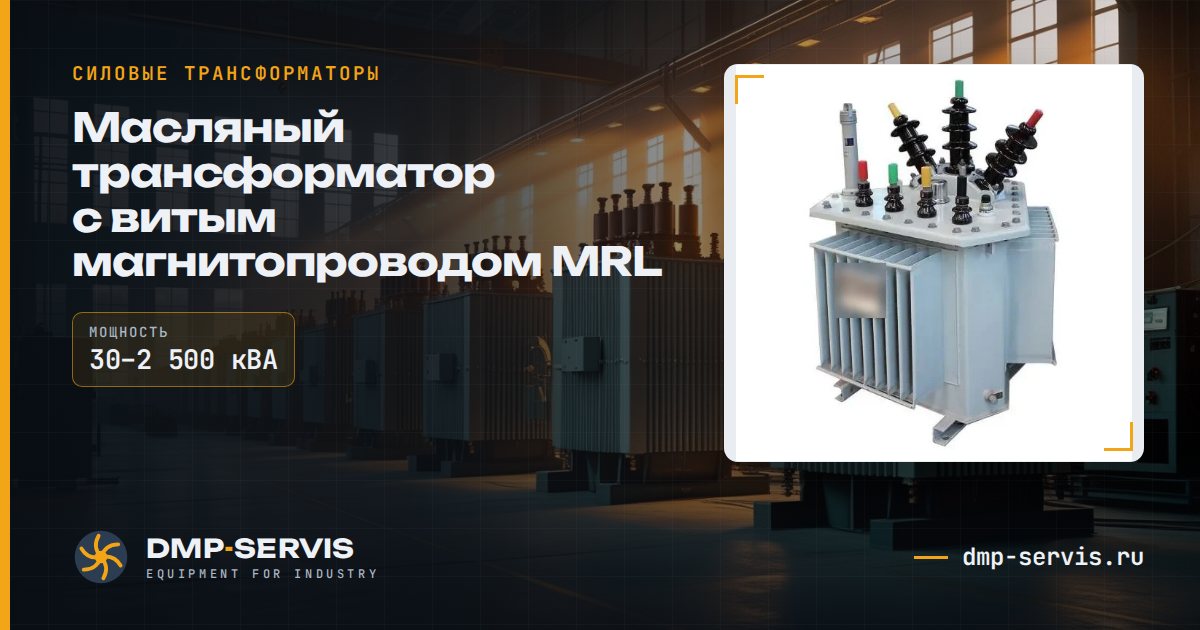

Масляный трансформатор с витым магнитопроводом MRL
Вместо привычной плоской шихтованной конструкции здесь пространственный (трёхмерный) витой магнитопровод. Он снижает магнитное сопротивление и вихревые токи, а с ними потери холостого хода и короткого замыкания. По данным завода КПД достигает 98 % и выше, трансформатор компактнее и легче, его проще везти и монтировать.
Основные данныепо каталогу завода
- Серия
- S13/S20/S22-MRL
- Напряжение
- 6; 6,3; 10; 10,5; 11 / 0,4 кВ
- Группа соединения
- Dyn11 / Yyn0
- Напряжение КЗ
- 4,0–5,0 %
- Класс энергоэффективности
- S13 — 3, S20 — 2, S22 — 1 (GB 20052-2024)
- Мощность
- 30–2 500 кВА
- Исполнений
- 19
- Испытания
- приёмо-сдаточные на заводе
Выберите мощность, кВА
Цена по запросуЗависит от материала обмоток и требований к потерям. Считаем с доставкой до объекта.Запросить цену
Исполнение
- Пространственный витой магнитопровод
- Герметичный гофробак без расширителя
- Исполнения S13, S20 и S22 по классу энергоэффективности
- Высокое напряжение 6; 6,3; 10; 10,5 или 11 кВ
Технические характеристики
| Мощность, кВА | Потери ХХ S13, Вт | Потери ХХ S20, Вт | Потери ХХ S22, Вт | Потери КЗ S13, Вт | Потери КЗ S20, Вт | Потери КЗ S22, Вт | Uk, % | |
|---|---|---|---|---|---|---|---|---|
| 30 | 80 | 70 | 65 | 630 / 600 | 505 / 480 | 455 / 430 | 4,0 | запросить |
| 50 | 100 | 90 | 80 | 910 / 870 | 730 / 695 | 655 / 625 | 4,0 | запросить |
| 63 | 110 | 100 | 90 | 1 090 / 1 040 | 870 / 830 | 785 / 745 | 4,0 | запросить |
| 80 | 130 | 115 | 105 | 1 310 / 1 250 | 1 050 / 1 000 | 945 / 900 | 4,0 | запросить |
| 100 | 150 | 135 | 120 | 1 580 / 1 500 | 1 265 / 1 200 | 1 140 / 1 080 | 4,0 | запросить |
| 125 | 170 | 150 | 135 | 1 890 / 1 800 | 1 510 / 1 440 | 1 360 / 1 295 | 4,0 | запросить |
| 160 | 200 | 180 | 160 | 2 310 / 2 200 | 1 850 / 1 760 | 1 665 / 1 585 | 4,0 | запросить |
| 200 | 240 | 215 | 190 | 2 730 / 2 600 | 2 185 / 2 080 | 1 970 / 1 870 | 4,0 | запросить |
| 250 | 290 | 260 | 230 | 3 200 / 3 050 | 2 560 / 2 440 | 2 300 / 2 195 | 4,0 | запросить |
| 315 | 340 | 305 | 270 | 3 830 / 3 650 | 3 065 / 2 920 | 2 760 / 2 630 | 4,0 | запросить |
| 400 | 410 | 370 | 330 | 4 520 / 4 300 | 3 615 / 3 440 | 3 250 / 3 095 | 4,0 | запросить |
| 500 | 480 | 430 | 385 | 5 410 / 5 150 | 4 330 / 4 120 | 3 900 / 3 710 | 4,0 | запросить |
| 630 | 570 | 510 | 460 | 6 200 | 4 960 | 4 460 | 4,5 | запросить |
| 800 | 700 | 630 | 560 | 7 500 | 6 000 | 5 400 | 4,5 | запросить |
| 1 000 | 830 | 745 | 665 | 10 300 | 8 240 | 7 415 | 4,5 | запросить |
| 1 250 | 970 | 870 | 780 | 12 000 | 9 600 | 8 640 | 4,5 | запросить |
| 1 600 | 1 170 | 1 050 | 940 | 14 500 | 11 600 | 10 440 | 4,5 | запросить |
| 2 000 | 1 360 | 1 225 | 1 085 | 18 300 | 14 640 | 13 180 | 5,0 | запросить |
| 2 500 | 1 600 | 1 440 | 1 280 | 21 200 | 16 960 | 15 270 | 5,0 | запросить |
Данные из каталога завода-партнёра. Где потери КЗ даны двумя числами, первое — для схемы Dyn11, второе — для Yyn0.
Сравнение масляных трансформаторов 10 кВ на примере 1000 кВА
Потери холостого хода идут круглосуточно, пока трансформатор под напряжением, независимо от нагрузки. Поэтому разница в них за год складывается в тысячи киловатт-часов.
| Серия | Потери ХХ, Вт | Потери КЗ, Вт | Потери ХХ за год, кВт·ч |
|---|---|---|---|
| S13 | 830 | 10 300 | 7 271 |
| S20 | 745 | 8 240 | 6 526 |
| S22 | 665 | 7 415 | 5 825 |
| SH15 (аморфный) | 450 | 10 300 | 3 942 |
| SH21 (аморфный) | 450 | 8 800 | 3 942 |
| SH25 (аморфный) | 360 | 8 340 | 3 154 |
Данные из каталога завода-партнёра. Годовые потери ХХ = потери ХХ × 8760 ч.
