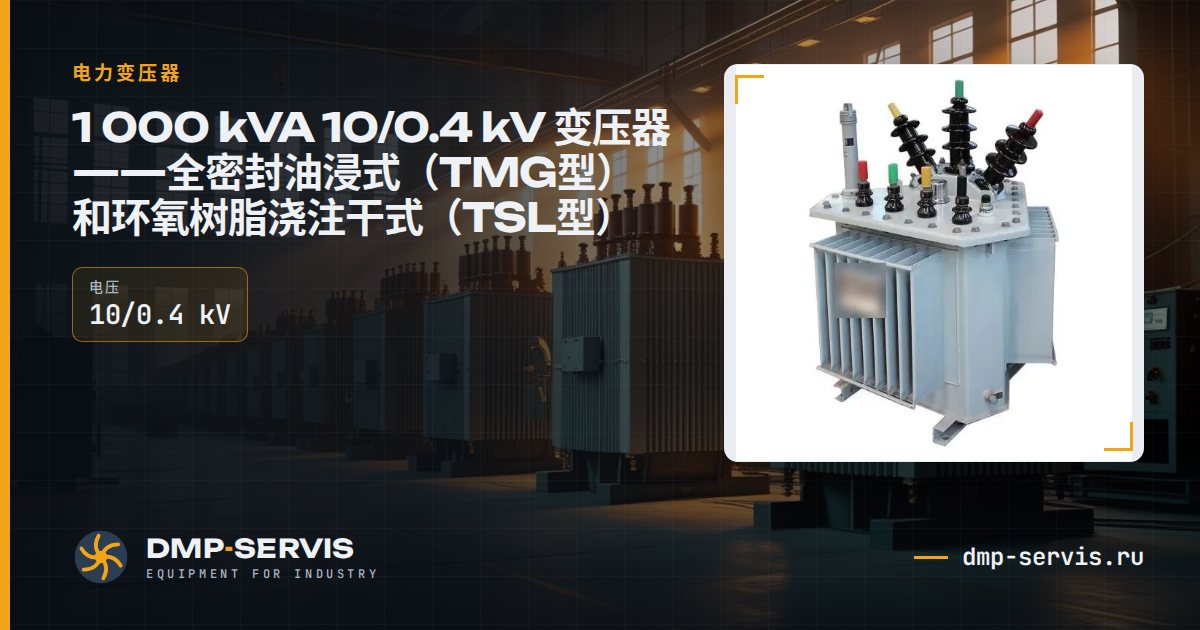

1000 kVA 10/0.4 kV 变压器——全密封油浸式（TMG型）和环氧树脂浇注干式（TSL型）
合作工厂生产的 1000 kVA 电力变压器：全密封油浸式、卷铁芯和非晶合金铁芯、环氧树脂浇注干式。高压 6；6.3；10；10.5 或 11 kV，低压 0.4 kV，联结组别 Dyn11 或 Yyn0。全密封油浸式与 TMG 型同类，环氧树脂浇注干式与 TSL 型同类；外形尺寸和接线方式按您的项目确定。
- 0.4 kV 低压侧额定电流
- 1443 A
- 10 kV 高压侧额定电流
- 57.7 A
- 6 kV 高压侧额定电流
- 96.2 A
- cos φ = 0.8 时的有功功率
- 800 kW
- cos φ = 0.9 时的有功功率
- 900 kW
- cos φ = 0.95 时的有功功率
- 950 kW
- 生产周期
- 25–45 天
电流按 I = S / (√3 · U) 计算，有功功率 P = S · cos φ。实际负载取决于用电设备的性质。
1000 kVA 规格
| 系列 | 类型 | 能效等级 | 空载损耗，W | 负载损耗，W | Uk, % | 年空载损耗，kWh |
|---|---|---|---|---|---|---|
| S13 | 油浸式 | 3 | 830 | 10 300 | 4,5 | 7 271 |
| S20 | 油浸式 | 2 | 745 | 8 240 | 4,5 | 6 526 |
| S22 | 油浸式 | 1 | 665 | 7 415 | 4,5 | 5 825 |
| MRL (S22) | 油浸式，卷铁芯 | 1 | 665 | 7 415 | 4,5 | 5 825 |
| SH15 | 油浸式，非晶合金铁芯 | 3 | 450 | 10 300 | 4,5 | 3 942 |
| SH25 | 油浸式，非晶合金铁芯 | 1 | 360 | 8 340 | 4,5 | 3 154 |
| SCB10 | 干式 | — | 1 770 | 8 130 | 6,0 | 15 505 |
| SCB13 | 干式 | — | 1 270 | 7 310 | 6,0 | 11 125 |
| SCB14 | 干式 | 2 | 1 205 | 7 315 | 6,0 | 10 556 |
| SCB18 | 干式 | 1 | 1 020 | 7 315 | 6,0 | 8 935 |
数据取自合作工厂样本。能效等级依据 GB 20052-2024。年空载损耗 = 空载损耗 × 8760 h。负载损耗列有两个数值时，前者对应 Dyn11 联结，后者对应 Yyn0。
合作流程
- 询价单或技术要求请发送询价单、技术要求或图纸。我们将在一个工作日内回复参考价格和交货期，详细核算后提供确定报价。
- 按您的要求进行设计工厂按您的技术要求出图：电压、联结组别、损耗、外形尺寸、套管。投产前与您确认。
- 签订合同并支付预付款与俄罗斯法人签订供货合同。生产周期在合同中明确约定。
- 生产周期 25–45 天工厂标准生产周期为投产后 25–45 个日历日。
- 工厂验收工厂出厂试验。发货前发送您的变压器照片、视频及试验报告。
- 运输与文件运至现场、办理清关，提供俄文产品技术档案和试验报告。
合作工厂
- 工厂质量管理体系符合 ISO 9001、ISO 14001 及 ISO 45001
- 20 种变压器已通过中国国家型式试验
- 按客户图纸和要求制造，包括非标电压和非标结构
- 能效等级 1–3（依据 GB 20052-2024）：可选择损耗最低的变压器
