S13/S20/S22-MRL

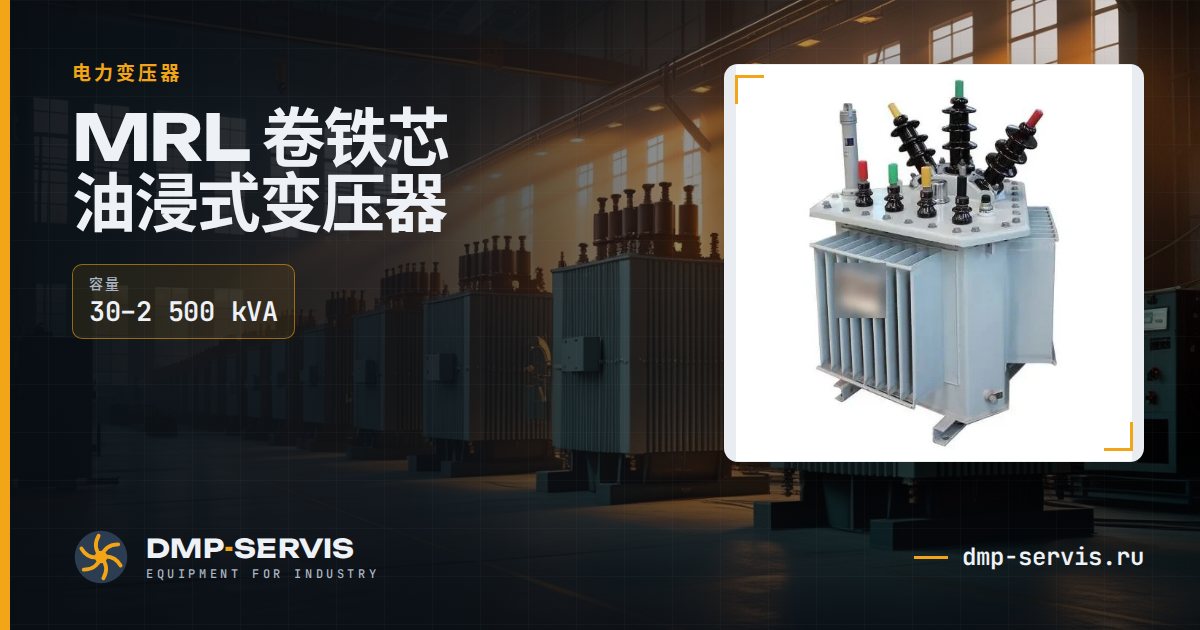

MRL 卷铁芯油浸式变压器
不同于常规的平面叠片结构，本产品采用立体卷铁芯。它降低了磁阻和涡流，从而降低空载损耗和负载损耗。据厂家数据，效率可达 98 % 及以上，变压器更紧凑、更轻，便于运输和安装。
主要参数依据工厂样本
- 系列
- S13/S20/S22-MRL
- 电压
- 6；6.3；10；10.5；11 / 0.4 kV
- 联结组别
- Dyn11 / Yyn0
- 短路阻抗
- 4,0–5,0 %
- 能效等级
- S13 — 3, S20 — 2, S22 — 1 (GB 20052-2024)
- 容量
- 30–2500 kVA
- 规格数
- 19
- 试验
- 出厂试验
选择容量，kVA
价格面议取决于绕组材料和损耗要求。报价含运至现场的费用。询价
结构
- 立体卷铁芯
- 全密封波纹油箱，无储油柜
- 按能效等级分为 S13、S20、S22 三种规格
- 高压 6；6.3；10；10.5 或 11 kV
技术参数
| 容量，kVA | S13 空载损耗，W | S20 空载损耗，W | S22 空载损耗，W | S13 负载损耗，W | S20 负载损耗，W | S22 负载损耗，W | Uk, % | |
|---|---|---|---|---|---|---|---|---|
| 30 | 80 | 70 | 65 | 630 / 600 | 505 / 480 | 455 / 430 | 4,0 | 询价 |
| 50 | 100 | 90 | 80 | 910 / 870 | 730 / 695 | 655 / 625 | 4,0 | 询价 |
| 63 | 110 | 100 | 90 | 1 090 / 1 040 | 870 / 830 | 785 / 745 | 4,0 | 询价 |
| 80 | 130 | 115 | 105 | 1 310 / 1 250 | 1 050 / 1 000 | 945 / 900 | 4,0 | 询价 |
| 100 | 150 | 135 | 120 | 1 580 / 1 500 | 1 265 / 1 200 | 1 140 / 1 080 | 4,0 | 询价 |
| 125 | 170 | 150 | 135 | 1 890 / 1 800 | 1 510 / 1 440 | 1 360 / 1 295 | 4,0 | 询价 |
| 160 | 200 | 180 | 160 | 2 310 / 2 200 | 1 850 / 1 760 | 1 665 / 1 585 | 4,0 | 询价 |
| 200 | 240 | 215 | 190 | 2 730 / 2 600 | 2 185 / 2 080 | 1 970 / 1 870 | 4,0 | 询价 |
| 250 | 290 | 260 | 230 | 3 200 / 3 050 | 2 560 / 2 440 | 2 300 / 2 195 | 4,0 | 询价 |
| 315 | 340 | 305 | 270 | 3 830 / 3 650 | 3 065 / 2 920 | 2 760 / 2 630 | 4,0 | 询价 |
| 400 | 410 | 370 | 330 | 4 520 / 4 300 | 3 615 / 3 440 | 3 250 / 3 095 | 4,0 | 询价 |
| 500 | 480 | 430 | 385 | 5 410 / 5 150 | 4 330 / 4 120 | 3 900 / 3 710 | 4,0 | 询价 |
| 630 | 570 | 510 | 460 | 6 200 | 4 960 | 4 460 | 4,5 | 询价 |
| 800 | 700 | 630 | 560 | 7 500 | 6 000 | 5 400 | 4,5 | 询价 |
| 1 000 | 830 | 745 | 665 | 10 300 | 8 240 | 7 415 | 4,5 | 询价 |
| 1 250 | 970 | 870 | 780 | 12 000 | 9 600 | 8 640 | 4,5 | 询价 |
| 1 600 | 1 170 | 1 050 | 940 | 14 500 | 11 600 | 10 440 | 4,5 | 询价 |
| 2 000 | 1 360 | 1 225 | 1 085 | 18 300 | 14 640 | 13 180 | 5,0 | 询价 |
| 2 500 | 1 600 | 1 440 | 1 280 | 21 200 | 16 960 | 15 270 | 5,0 | 询价 |
数据取自合作工厂样本。负载损耗列有两个数值时，前者对应 Dyn11 联结，后者对应 Yyn0。
10 kV 油浸式变压器对比（以 1000 kVA 为例）
只要变压器带电，无论负载大小，空载损耗都会全天候产生。因此一年下来，空载损耗的差异可累计达数千千瓦时。
| 系列 | 空载损耗，W | 负载损耗，W | 年空载损耗，kWh |
|---|---|---|---|
| S13 | 830 | 10 300 | 7 271 |
| S20 | 745 | 8 240 | 6 526 |
| S22 | 665 | 7 415 | 5 825 |
| SH15（非晶合金） | 450 | 10 300 | 3 942 |
| SH21（非晶合金） | 450 | 8 800 | 3 942 |
| SH25（非晶合金） | 360 | 8 340 | 3 154 |
数据取自合作工厂样本。年空载损耗 = 空载损耗 × 8760 h。
