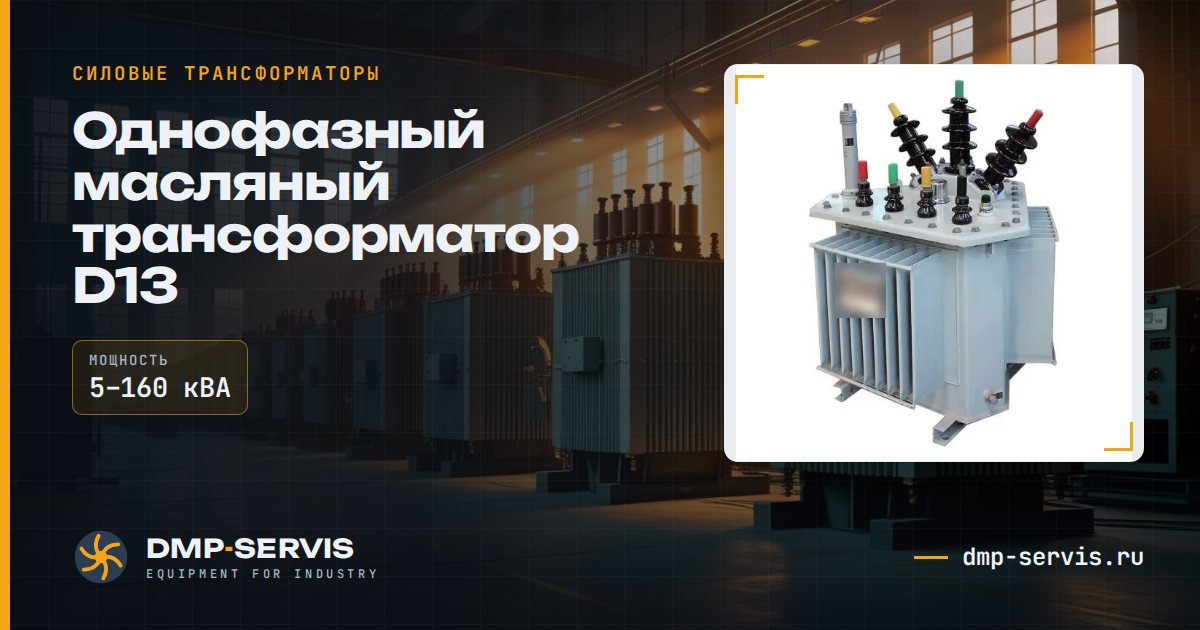

Однофазный масляный трансформатор D13
Небольшой и лёгкий однофазный трансформатор, который можно поставить прямо у нагрузки: так сокращается длина сети 0,4 кВ и потери в ней. Помогает разгрузить перегруженный трёхфазный трансформатор: часть однофазной нагрузки переводят на отдельную ветку. Полностью герметичный, обслуживания не требует.
Основные данныепо каталогу завода
- Серия
- D13
- Напряжение
- 6; 6,3; 10; 10,5; 11 / 0,22–0,24 кВ
- Группа соединения
- Ii0 / Ii6
- Напряжение КЗ
- 3,5 %
- Мощность
- 5–160 кВА
- Исполнений
- 12
- Испытания
- приёмо-сдаточные на заводе
Выберите мощность, кВА
Цена по запросуЗависит от материала обмоток и требований к потерям. Считаем с доставкой до объекта.Запросить цену
Исполнение
- Полностью герметичная конструкция
- Без обслуживания
- Монтаж на опоре или площадке
- Мощность от 5 до 160 кВА
Технические характеристики
| Мощность, кВА | Потери ХХ, Вт | Потери КЗ, Вт | Uk, % | |
|---|---|---|---|---|
| 5 | 24 | 130 | 3,5 | запросить |
| 10 | 36 | 235 | 3,5 | запросить |
| 16 | 44 | 330 | 3,5 | запросить |
| 20 | 52 | 385 | 3,5 | запросить |
| 30 | 64 | 560 | 3,5 | запросить |
| 40 | 80 | 700 | 3,5 | запросить |
| 50 | 96 | 855 | 3,5 | запросить |
| 63 | 116 | 1 020 | 3,5 | запросить |
| 80 | 128 | 1 260 | 3,5 | запросить |
| 100 | 152 | 1 485 | 3,5 | запросить |
| 125 | 184 | 1 755 | 3,5 | запросить |
| 160 | 232 | 2 130 | 3,5 | запросить |
Данные из каталога завода-партнёра.
