S18/S20/S22-35

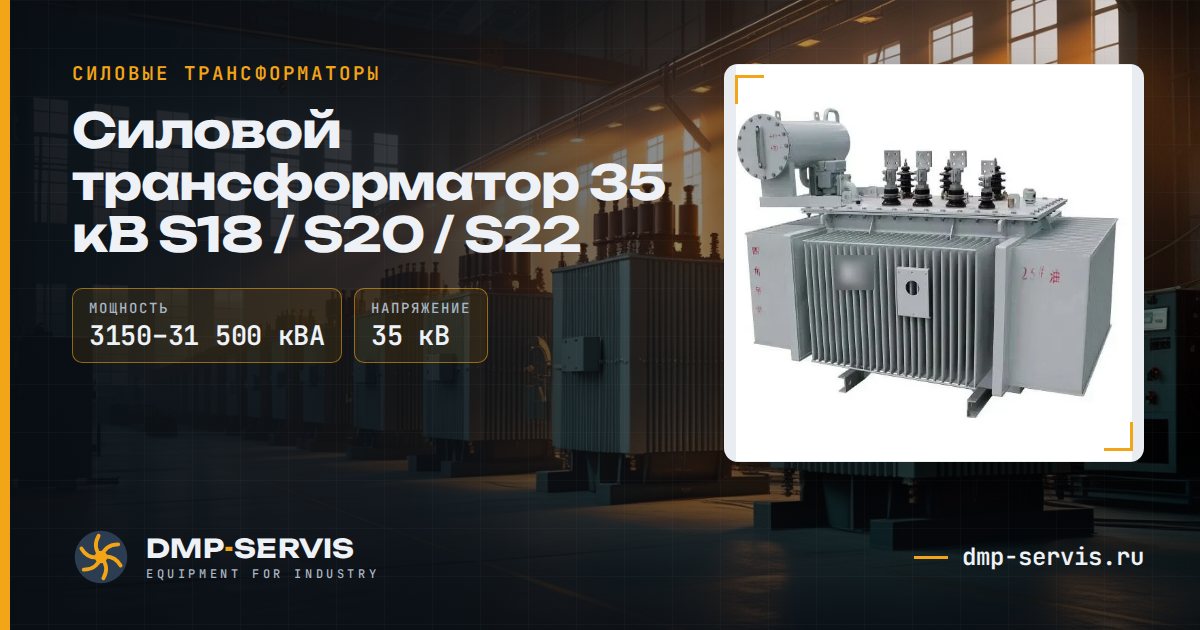

Силовой трансформатор 35 кВ S18 / S20 / S22
Силовые трансформаторы 35 кВ для главных понизительных подстанций предприятий, карьеров и распределительных сетей: понижают 35 кВ до 6 или 10 кВ. Три уровня энергоэффективности: S18, S20 и S22.
Основные данныепо каталогу завода
- Серия
- S18/S20/S22-35
- Напряжение
- 35; 38,5 / 6,3; 6,6; 10,5; 11 кВ
- Группа соединения
- Yd11
- Напряжение КЗ
- 7,0–10,0 %
- Класс энергоэффективности
- S18 — 3, S20 — 2, S22 — 1 (GB 20052-2024)
- Мощность
- 3 150–31 500 кВА
- Исполнений
- 11
- Испытания
- приёмо-сдаточные на заводе
Выберите мощность, кВА
Цена по запросуЗависит от материала обмоток и требований к потерям. Считаем с доставкой до объекта.Запросить цену
Исполнение
- Расширитель и навесные радиаторы
- Низкое напряжение 6,3; 6,6; 10,5 или 11 кВ
- Исполнения S18, S20 и S22 по классу энергоэффективности
- Изготовление по опросному листу
Технические характеристики
| Мощность, кВА | Потери ХХ S18, кВт | Потери ХХ S20, кВт | Потери ХХ S22, кВт | Потери КЗ S18, кВт | Потери КЗ S20, кВт | Потери КЗ S22, кВт | Uk, % | |
|---|---|---|---|---|---|---|---|---|
| 3 150 | 2,4 | 2 | 1,7 | 21,9 | 20,7 | 20,7 | 7,0 | запросить |
| 4 000 | 2,9 | 2,3 | 2 | 25,9 | 24,6 | 24,6 | 7,0 | запросить |
| 5 000 | 3,5 | 2,8 | 2,4 | 29,7 | 28,2 | 28,2 | 7,0 | запросить |
| 6 300 | 4,2 | 3,4 | 2,9 | 33,3 | 31,5 | 31,5 | 8,0 | запросить |
| 8 000 | 5,8 | 4,7 | 4 | 36,5 | 34,6 | 34,6 | 8,0 | запросить |
| 10 000 | 7 | 5,7 | 4,8 | 43 | 40,8 | 40,8 | 8,0 | запросить |
| 12 500 | 8 | 6,5 | 5,5 | 51,1 | 48,4 | 48,4 | 8,0 | запросить |
| 16 000 | 9,7 | 7,9 | 6,7 | 62,5 | 59,2 | 59,2 | 8,0 | запросить |
| 20 000 | 11,5 | 9,4 | 7,9 | 75,5 | 71,6 | 71,6 | 8,0 | запросить |
| 25 000 | 13,6 | 11,1 | 9,4 | 89,3 | 84,6 | 84,6 | 10,0 | запросить |
| 31 500 | 16,2 | 13,1 | 11,1 | 106,4 | 100,8 | 100,8 | 10,0 | запросить |
Данные из каталога завода-партнёра.
