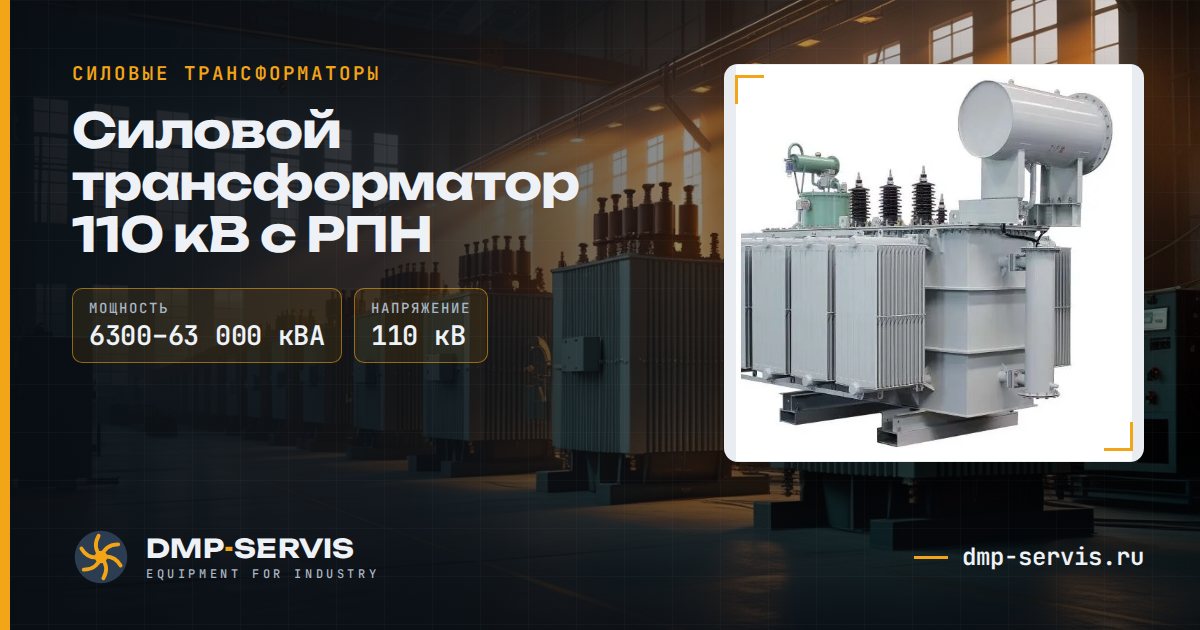

Силовой трансформатор 110 кВ с РПН
Масляный трансформатор 110 кВ с устройством РПН: регулирует напряжение под нагрузкой без отключения и держит его стабильным при колебаниях в сети. Подходит для сетей с частыми колебаниями напряжения и резкими изменениями нагрузки.
Основные данныепо каталогу завода
- Серия
- 110 кВ РПН
- Напряжение
- 110 / 6,3; 6,6; 10,5; 21 кВ
- Группа соединения
- YNd11
- Напряжение КЗ
- 10,5–18 %
- Мощность
- 6 300–63 000 кВА
- Исполнений
- 11
- Испытания
- приёмо-сдаточные на заводе
Выберите мощность, кВА
Цена по запросуЗависит от материала обмоток и требований к потерям. Считаем с доставкой до объекта.Запросить цену
Исполнение
- РПН: ±4×1,25, ±6×1,25 или ±8×1,25 %
- Низкое напряжение до 21 кВ
- Изготовление по опросному листу
Технические характеристики
| Мощность, кВА | Регулирование, % | Ток ХХ, % | Потери ХХ, кВт | Потери КЗ, кВт | Uk, % | |
|---|---|---|---|---|---|---|
| 6 300 | ±4×1,25 / ±6×1,25 / ±8×1,25 | 0,51 | 4,4 | 32 | 10,5 | запросить |
| 8 000 | ±4×1,25 / ±6×1,25 / ±8×1,25 | 0,51 | 5,3 | 38 | 10,5 | запросить |
| 10 000 | ±4×1,25 / ±6×1,25 / ±8×1,25 | 0,47 | 6,2 | 45 | 10,5 | запросить |
| 12 500 | ±4×1,25 / ±6×1,25 / ±8×1,25 | 0,47 | 7,4 | 53 | 10,5 | запросить |
| 16 000 | ±4×1,25 / ±6×1,25 / ±8×1,25 | 0,44 | 8,9 | 66 | 10,5 | запросить |
| 20 000 | ±4×1,25 / ±6×1,25 / ±8×1,25 | 0,44 | 10,6 | 79 | 10,5 | запросить |
| 25 000 | ±4×1,25 / ±6×1,25 / ±8×1,25 | 0,41 | 12,5 | 94 | 10,5 | запросить |
| 31 500 | ±4×1,25 / ±6×1,25 / ±8×1,25 | 0,41 | 14,9 | 111 | 10,5 | запросить |
| 40 000 | ±4×1,25 / ±6×1,25 / ±8×1,25 | 0,37 | 17,8 | 140 | 10,5–18 | запросить |
| 50 000 | ±4×1,25 / ±6×1,25 / ±8×1,25 | 0,37 | 21 | 175 | 10,5–18 | запросить |
| 63 000 | ±4×1,25 / ±6×1,25 / ±8×1,25 | 0,34 | 25 | 209 | 10,5–18 | запросить |
Данные из каталога завода-партнёра.
