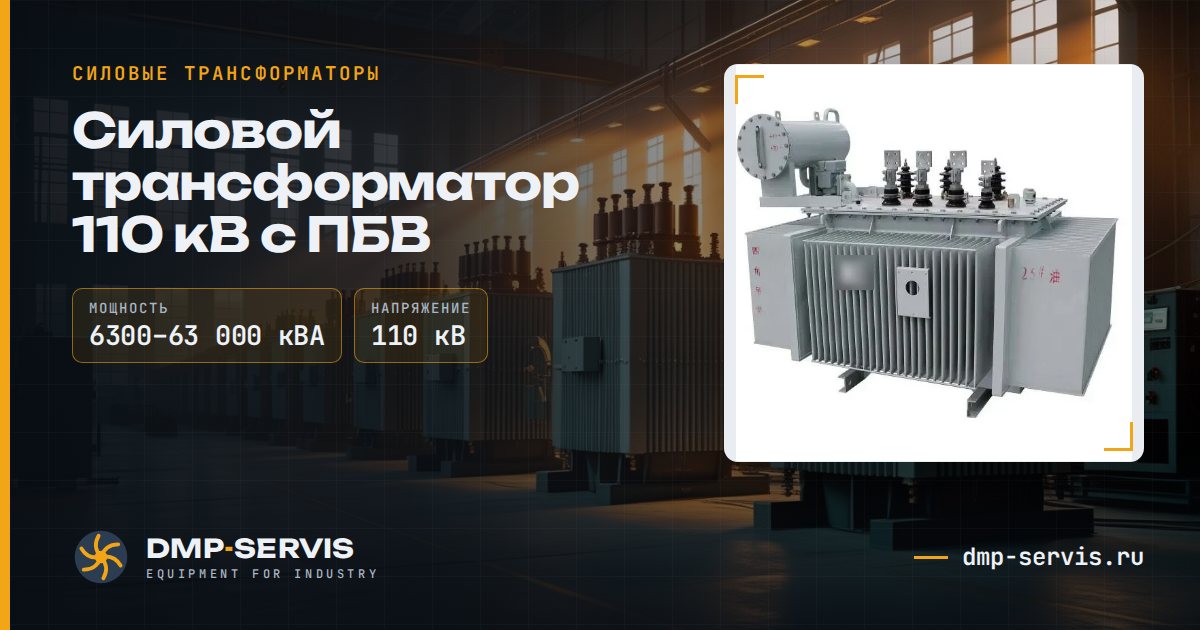

Силовой трансформатор 110 кВ с ПБВ
Энергосберегающие масляные трансформаторы класса 110 кВ для электростанций, подстанций, солнечных и ветровых станций, крупных промышленных, горнодобывающих и нефтехимических предприятий. По данным завода — низкие потери и шум, малый нагрев, без подъёма активной части при обслуживании и без течей масла.
Основные данныепо каталогу завода
- Серия
- 110 кВ ПБВ
- Напряжение
- 110 / 6,3; 6,6; 10,5 кВ
- Группа соединения
- YNd11
- Напряжение КЗ
- 10,5 %
- Мощность
- 6 300–63 000 кВА
- Исполнений
- 11
- Испытания
- приёмо-сдаточные на заводе
Выберите мощность, кВА
Цена по запросуЗависит от материала обмоток и требований к потерям. Считаем с доставкой до объекта.Запросить цену
Исполнение
- Переключение ответвлений без возбуждения (ПБВ), ±2×2,5 %
- Без подъёма активной части при обслуживании
- Изготовление по опросному листу
Технические характеристики
| Мощность, кВА | Регулирование, % | Ток ХХ, % | Потери ХХ, кВт | Потери КЗ, кВт | Uk, % | |
|---|---|---|---|---|---|---|
| 6 300 | ±2×2,5 | 0,5 | 4,1 | 32 | 10,5 | запросить |
| 8 000 | ±2×2,5 | 0,5 | 4,9 | 38 | 10,5 | запросить |
| 10 000 | ±2×2,5 | 0,46 | 5,8 | 45 | 10,5 | запросить |
| 12 500 | ±2×2,5 | 0,46 | 6,8 | 53 | 10,5 | запросить |
| 16 000 | ±2×2,5 | 0,43 | 8,3 | 65,7 | 10,5 | запросить |
| 20 000 | ±2×2,5 | 0,43 | 9,7 | 79 | 10,5 | запросить |
| 25 000 | ±2×2,5 | 0,4 | 11,4 | 94 | 10,5 | запросить |
| 31 500 | ±2×2,5 | 0,38 | 13,5 | 111 | 10,5 | запросить |
| 40 000 | ±2×2,5 | 0,36 | 16,2 | 133 | 10,5 | запросить |
| 50 000 | ±2×2,5 | 0,34 | 19,4 | 158 | 10,5 | запросить |
| 63 000 | ±2×2,5 | 0,3 | 22,9 | 187 | 10,5 | запросить |
Данные из каталога завода-партнёра.
