Комплектные трансформаторные подстанции

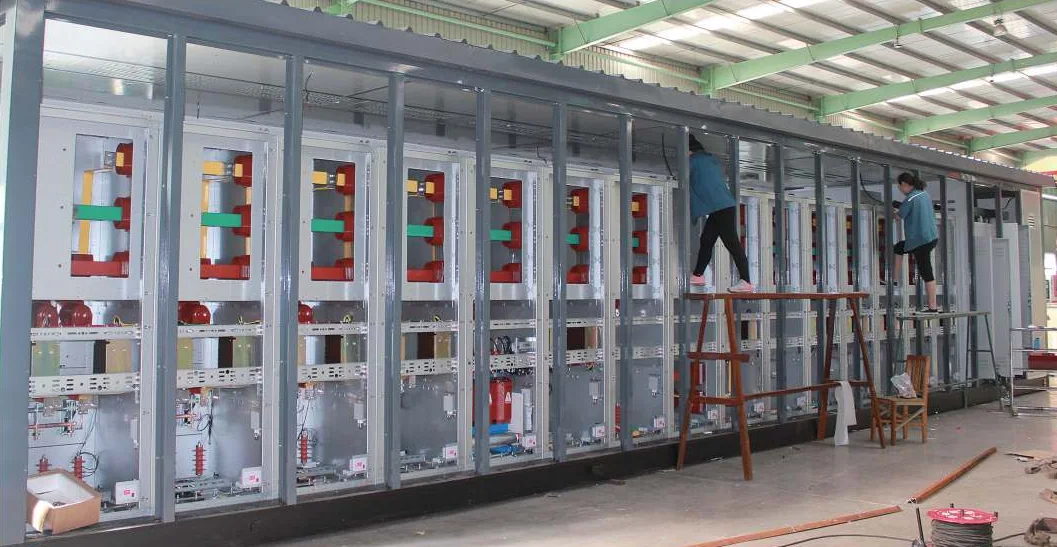

Собираем подстанцию под ваш объект: силовой трансформатор, распределительное устройство высокого и низкого напряжения и корпус. Завод-партнёр сам делает трансформаторы, высоковольтные и низковольтные шкафы и металлические корпуса — всё собирается и проверяется в одном цехе.
- Исполнение
- блочное, американского типа, в контейнере
- Трансформатор
- масляный или сухой
- Мощность ZGS
- 75–3 750 кВА
- Схема питания
- тупиковая или кольцевая
- Испытания
- приёмо-сдаточные на заводе
Типы подстанций

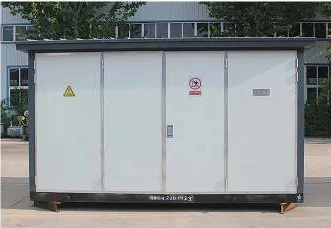

КТП в блочном корпусе (европейского типа)
Трансформатор, отсек РУ высокого и отсек РУ низкого напряжения в одном металлическом корпусе. Ставится на фундамент, обслуживается через двери отсеков.

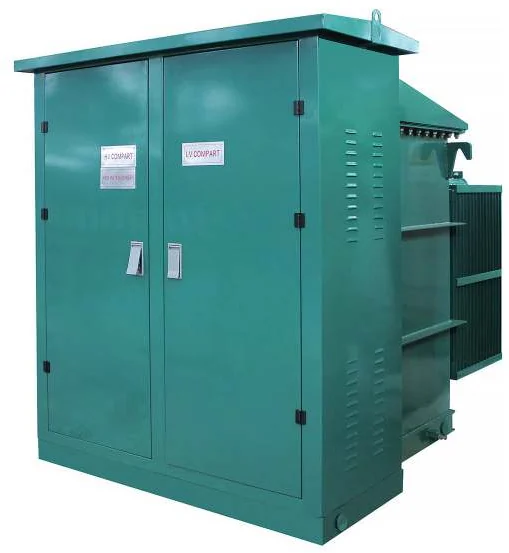

КТП американского типа ZGS
Трансформатор и высоковольтная часть в одном баке, кабельные вводы — разъёмными изолированными наконечниками. Компактная, для кольцевой и радиальной схемы.

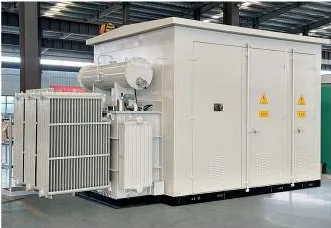

КТП для солнечных и ветровых станций
Повышающие подстанции для солнечных и ветровых электростанций: трансформатор с РУ на общей раме.

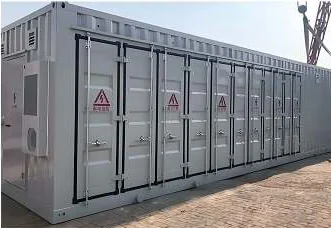

Подстанции в контейнере (предварительной сборки)
Всё оборудование смонтировано и проверено на заводе в контейнере — на объекте остаётся подключить кабели.
КТП американского типа ZGS
Потери по каталогу завода. Напряжение ВН и НН, схема соединения (Dyn11, Yyn0) и напряжение КЗ 4–6 % — под вашу сеть.
| Мощность | Потери х.х., кВт | Потери к.з., кВт |
|---|---|---|
| 75 кВА | 0,180 | 1,250 |
| 112,5 кВА | 0,200 | 1,500 |
| 150 кВА | 0,280 | 2,200 |
| 225 кВА | 0,400 | 3,050 |
| 300 кВА | 0,480 | 3,650 |
| 500 кВА | 0,680 | 5,100 |
| 750 кВА | 0,980 | 7,500 |
| 1000 кВА | 1,150 | 10,300 |
| 1200 кВА | 1,320 | 12,120 |
| 1500 кВА | 1,640 | 14,500 |
| 2000 кВА | 2,160 | 20,645 |
| 2500 кВА | 2,680 | 27,786 |
| 3000 кВА | 3,300 | 30,300 |
| 3750 кВА | 4,125 | 37,875 |
Распределительные устройства
Комплектуем подстанцию шкафами того же завода — или поставляем их отдельно.
- КРУ KYN28A-12 — Шкафы КРУ 10 кВ с выкатными выключателями
- КРУ KYN61-40.5 — Шкафы КРУ 35 кВ
- RMU HXGN-12 — Кольцевые моноблоки 10 кВ
- DFW-12 — Кабельные шкафы высокого напряжения
- GGD, MNS, GCK/GCS — Низковольтные распределительные щиты 0,4 кВ
- SLVA — Установки компенсации реактивной мощности 0,4 кВ
Как работаем
- Получаем опросный лист или однолинейную схему
- Подбираем трансформатор и шкафы, согласуем компоновку
- Присылаем фото и видео сборки и испытаний на заводе
- Доставляем до объекта, передаём документацию на русском
